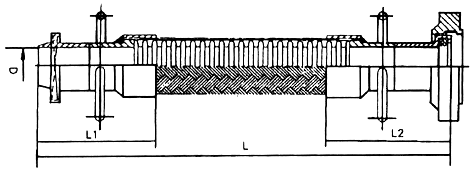

外形及連接尺寸
| 公稱壓力 PN MPa | 公稱 通徑 DN mm | 產品代號 | 工作介質 | O型 密封圈 膠料 | 尺寸 | 供貨長度 L mm | ||
| D | L1 | L2 | ||||||
| 2.5 | 40 | TXX40YK-L | 氧化劑 | 1403 | 40 | 100 | 115 | 400－6000 |
| 50 | TXX50YK-L | 50 | 110 | 125 | ||||
| 1.8 | 80 | TXX80YK-L | 75 | 135 | 135 | 500－6000 | ||
| 100 | TXX100YK-L | 102 | 150 | 150 | ||||
| 1.6 | 125 | TXX125YK-L | 125 | 155 | 160 | 600－6000 | ||
| 150 | TXX150YK-L | 150 | 700－6000 | |||||
| 2.5 | 40 | TXX40R K-L | 燃燒劑 | 8101 | 40 | 100 | 115 | 400－6000 |
| 50 | TXX50R K-L | 50 | 110 | 125 | ||||
| 1.8 | 80 | TXX80R K-L | 75 | 135 | 135 | 500－6000 | ||
| 100 | TXX100R K-L | 102 | 150 | 150 | ||||
| 1.6 | 125 | TXX125R K-L | 125 | 155 | 160 | 600－6000 | ||
| 150 | TXX150R K-L | 150 | 700－6000 | |||||
| 產品代號標記示例 | 公稱通徑100mm，公稱壓力1.8MPa,長度2000mm，耐氧化劑的爪型快速連接金 屬軟管。 產品代號為1.8TXX100YK-2000 | |||||||
